Clips Typ Z, K, A
Material
Spritzgussteil aus temperaturbeständigem Kunststoff
Verpackung
Typ Z: 420 Stk./Karton
Typ K: 420 Stk./Karton
Typ A: 300 Stk./Karton
Allgemeines
Anforderung an das Befestigungssystem nach SIA 251:2008
9 Heizrohre sind zu fixieren. Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. Es ist sicherzustellen, dass bei Trittschalldämmungen durch das Befestigen der Heizrohre keine Schallbrücken entstehen. Es dürfen nur Befestigungssysteme verwendet werden, welche keine Risse im Bodenbelag verursachen.
Anwendung der ZiSOLA U-Clips

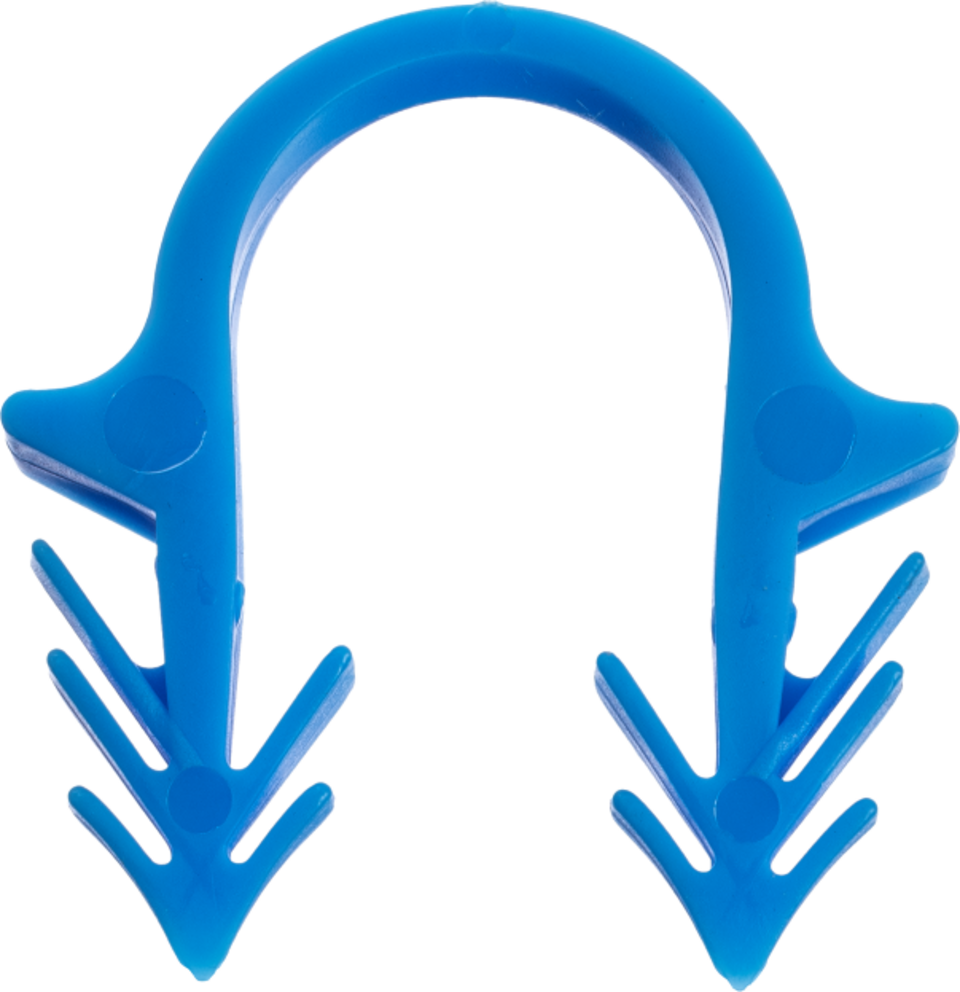

Typ Z (blau)
Durch die kurze Bauform, erfüllt der Clip die Anforderung der SIA 251. Das Rohr hebt sich nicht einmal 5 mm von der Dämmung ab. Die gesamtlänge des Clip Typ Z, ist so gering, dass dieser auch bei Trittschalldämmungen der Stärke 17/15 mm angewendet werden kann.

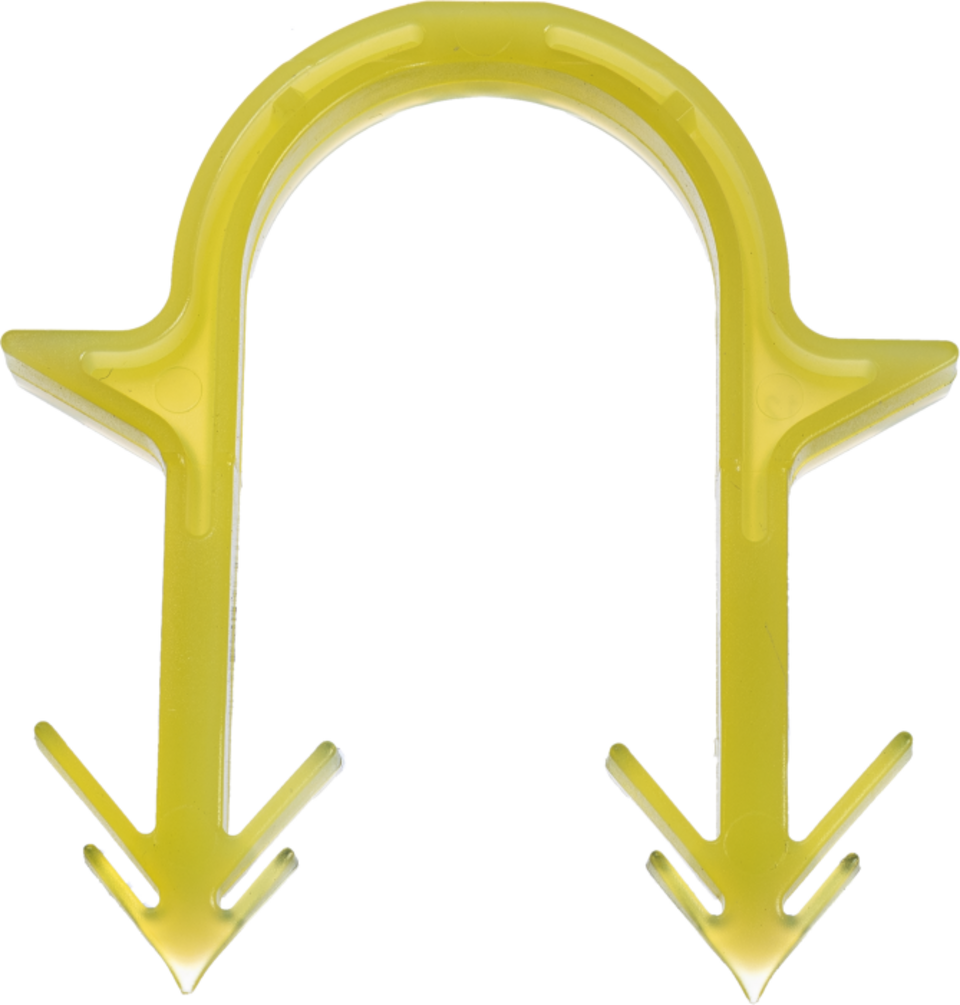

Typ K (gelb)
Für Anwendungen bei Wärmedämmstoffen bis 30 mm:
Achtung:
Durchdringt obenliegende Trittschall-Dämmschichten.

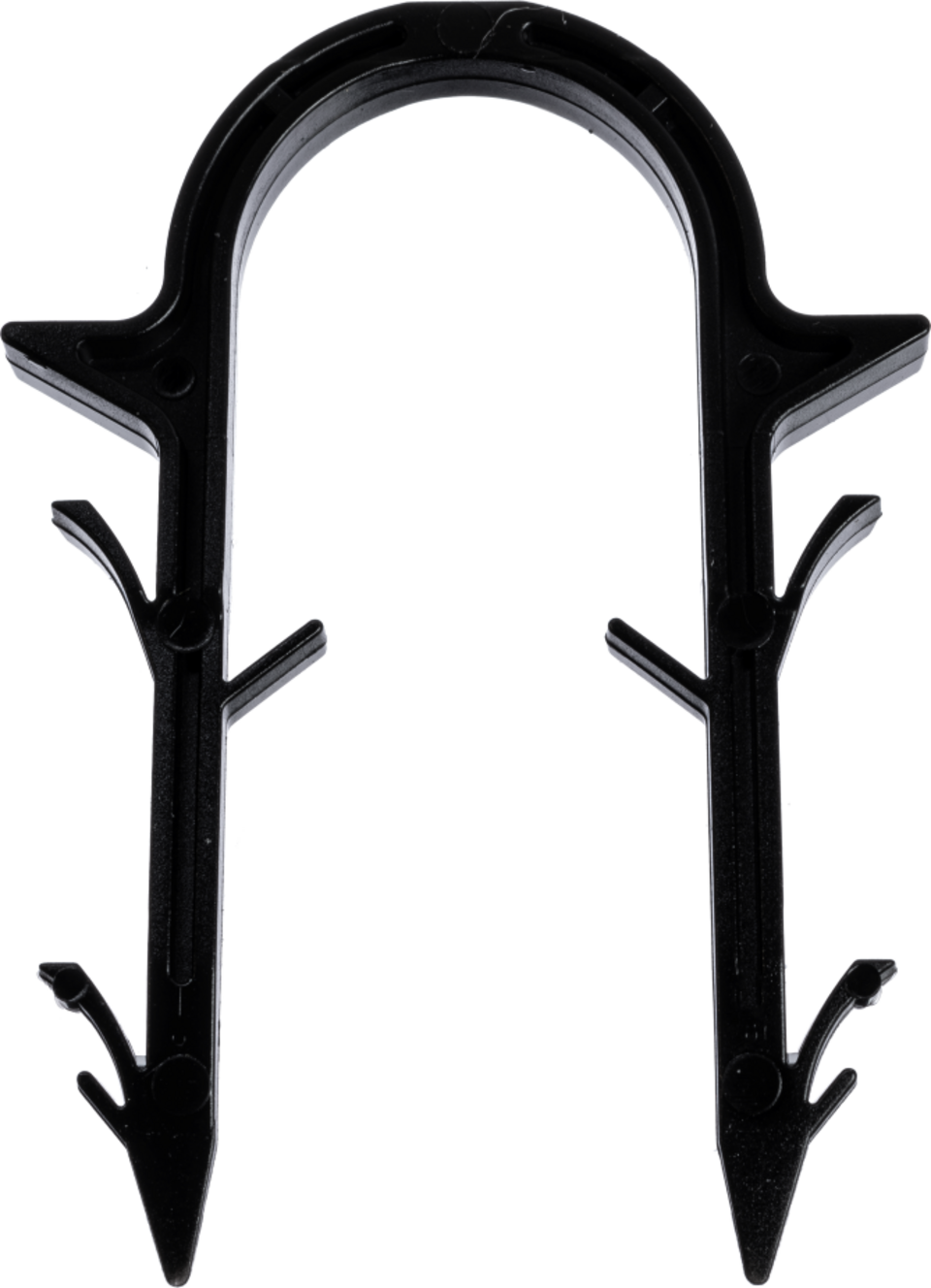

Typ A (schwarz)
Für Anwendungen bei Wärmedämmstoffen von minimum 40 mm:
Achtung:
Durchdringt obenliegende Trittschall-Dämmschichten.
